Komercialni klimatizacijski sistem: trajnostne rešitve za velike površine

Klimatizacijski sistemi imajo ključno vlogo, zlasti v komercialnih in industrijskih objektih.

Klimatizacijski sistemi so odločilni za zagotavljanje optimalnega bivalnega udobja vsem, ki se v objektu zadržujejo ali v njem preživijo večji del dneva zaradi dela. Pri sistemih za velike komercialne ali industrijske stavbe je, v nasprotju s stanovanjskimi rešitvami, treba upoštevati, da ima vsaka posamezna aplikacija svoje posebnosti, kot so prisotnost specifičnih tehničnih sistemov ali opreme, zato je potreben še bolj poglobljen in celovit pristop k načrtovanju. V tem članku predstavljamo številne rešitve družbe Clivet za uravnavanje temperature, vlažnosti in kakovosti zraka v velikih notranjih prostorih ter izpostavljamo njihove ključne značilnosti.

Sistemi Packaged

Če iščete hitro vgradljiv in stroškovno učinkovit sistem, ki zagotavlja optimalno klimatizacijo in visoko kakovost zraka v nakupovalnih središčih, železniških postajah, letališčih, restavracijah, kinodvoranah in industrijskih halah, je idealna rešitev Rooftop Packaged. Ta vrsta sistema je sestavljena iz monoblok enot (inverterske ali multiscroll toplotne črpalke tipa zrak–zrak ali voda–zrak, izvedba Rooftop), ki lokalno, le takrat in tam, kjer je potrebno, proizvajajo toplotno in hladilno energijo za klimatizacijo posameznih prostorov. Vsaka cona je oskrbovana neodvisno prek distribucijskega sistema, sestavljenega iz kanalov in difuzorjev, pri čemer toplotne črpalke prilagajajo svoje delovanje dejanski toplotni obremenitvi in potrebni količini zraka za obnovo, s čimer zagotavljajo optimalno bivalno udobje in dosegajo zelo visoke sezonske učinkovitosti.

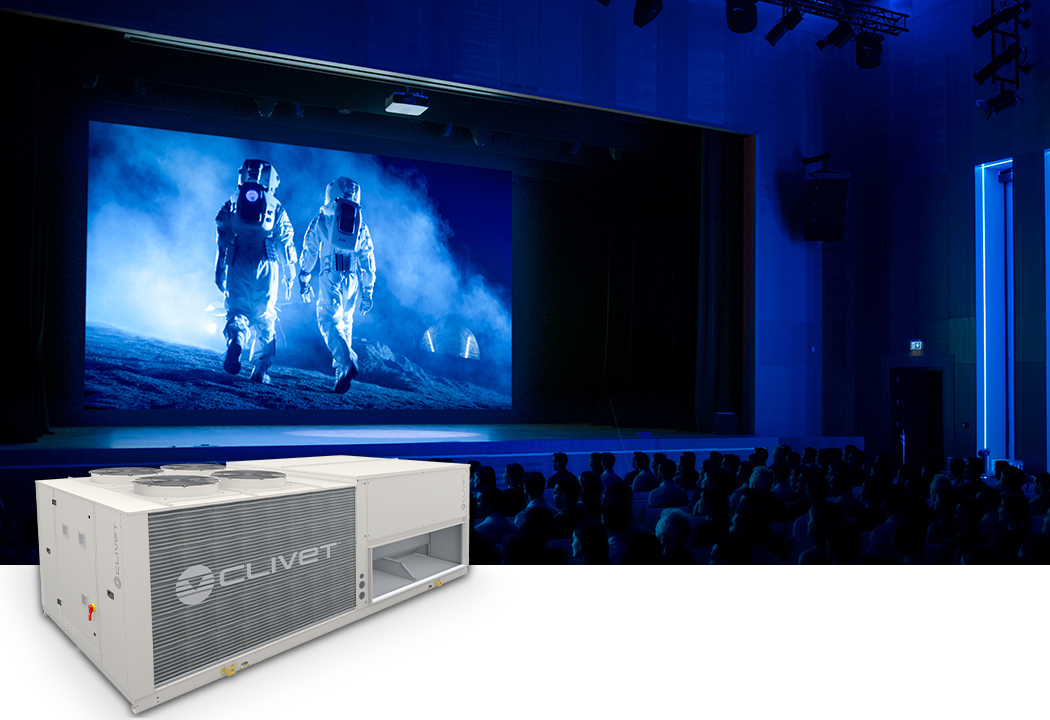

Rooftop sistem v kinu: vsaka cona je oskrbovana neodvisno

Sistem Packaged družbe Clivet vključuje širok nabor enot za srednjo ali visoko zasedenost ter izvedbe s 100 % zunanjim zrakom, z nazivnimi močmi od 13 do 376 kW in pretoki zraka od 2.000 do 60.000 m³/h. Zaradi visoke učinkovitosti hladilnega tokokroga, optimiziranega za delovanje pri delni obremenitvi, funkcije free-cooling, vračanja energije iz odvodnega zraka ter natančnega nadzora pretoka zraka, sistem zagotavlja občutno zmanjšanje obratovalnih stroškov. Ker je vsaka enota avtonomna glede na druge, sistem omogoča tudi kasnejše razširitve ali spremembe razporeditve klimatiziranih površin.
Enote za prostore z visoko koncentracijo ljudi: ClivetPack 3i.Med vodilnimi izdelki linije Packaged izstopajo rooftop enote CLIVETPack 3i (CSNX-iY). Gre za evolucijo serije CSRN-iY, ki jo odlikuje tehnologija Full Inverter do 160 kW. Enote so posebej zasnovane za prostore z visoko koncentracijo ljudi, kot so kinodvorane, restavracije in avditoriji. Na voljo so z nazivnimi močmi od 40 kW do 120 kW, s pretoki zraka od 4.000 do 25.000 m³/h ter z možnostjo obdelave do 100 % zunanjega zraka. Modeli iz serije CLIVETPack 3i uporabljajo okolju prijazno hladilno sredstvo R32, ki zahteva 50 % manjšo polnitev in ima nižji GWP v primerjavi z R410A, kar omogoča do 80-odstotno zmanjšanje vpliva na okolje. Enote so opremljene z dvojnim hladilnim tokokrogom z inverterskimi kompresorji ter z novim patentiranim termodinamičnim sistemom rekuperacije REVO (Recovery EVOlution), ki zagotavlja sezonske učinkovitosti na najvišji ravni trga.

Hidronični sistemi

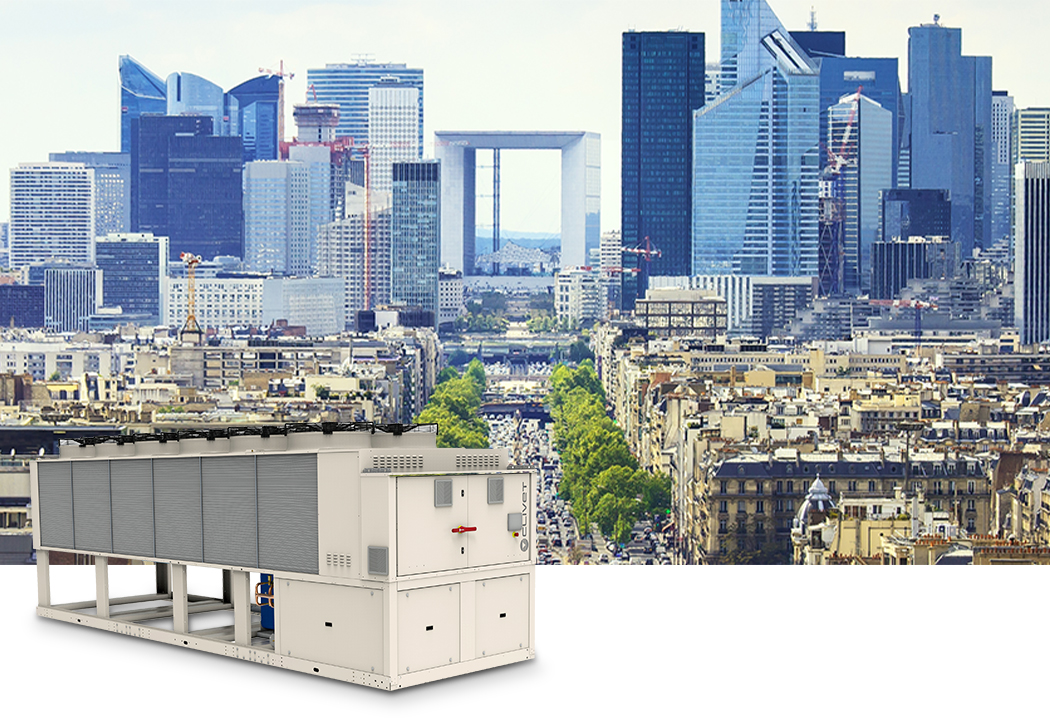

Hidronični sistemi

Druga vrsta sistemov za klimatizacijo velikih površin so hidronični sistemi. Kot pove že ime, ima v teh rešitvah ključno vlogo voda. Distribucija toplotne in hladilne energije do notranjih enot, ki zagotavljajo ogrevanje ali hlajenje, poteka po ceveh, v katerih kroži voda kot toplotni medij. Osrednji generator toplote v teh sistemih so toplotne črpalke, ki zagotavljajo zelo visoke energijske izkoristke. Za obnovo zraka je običajno predvidena centralna enota za obdelavo zraka, napajana s hladilnikom.
V primerjavi z drugimi rešitvami so hidronični sistemi med najbolj razširjenimi in uveljavljenimi na področju klimatizacije, zato so razmeroma enostavni za projektiranje, vgradnjo in zahtevajo omejeno vzdrževanje.
Prednosti te rešitve so jasne:

  • fleksibilnost sistema, saj se hidronični sistem brezhibno povezuje z drugimi sistemi (ploskovno ogrevanje/hlajenje, indukcijski sistemi, hladilni stropi),
  • visok energijski prihranek, zahvaljujoč funkciji free-cooling pri klimatskih centralah in hladilnikih
  • varnost, saj kot toplotni medij uporablja okolju prijazno vodo.



Med najnovejšimi rešitvami družbe Clivet, primernimi za izvedbo hidroničnih sistemov, so večnamenska toplotna črpalka z zračno kondenzacijo za zunanjo vgradnjo SPINchiller4 PL, hladilnik s free-cooling in tehnologijo full inverter Large EVO FC, prezračevalna enota z rekuperacijo toplote in tehnologijo full inverter Fresh Large EVO.

Večnamenska toplotna črpalka SPINchiller4 PL je idealna rešitev za sočasno potrebo po topli in ohlajeni vodi v štiricevnih sistemih (konfiguracija 4T). Na voljo je v energijski različici Excellence (EXC) in se odlikuje po visokih izkoristkih, SEER do 4,94 in SCOP do 4,01, z razponom moči od 225 do 664 kW. Uporaba hladilnega sredstva R32 zmanjšuje vpliv na okolje, medtem ko tehnologija Multiscroll in ventilatorji EC z zvezno regulacijo hitrosti zagotavljajo, da sistem proizvaja le toliko energije, kolikor je dejansko potrebno v posameznem obratovalnem režimu, kar znižuje obratovalne stroške. Serija Large EVO FC je primerna tako za aplikacije komfortne klimatizacije kot za proizvodne procese, zahvaljujoč dvema izvedbama free-cooling (Excellence in Premium) ter tehnologiji full inverter. Zaradi free-cooling baterij je mogoče zagotoviti nazivno hladilno moč tudi ob izklopljenih kompresorjih že pri pozitivnih zunanjih temperaturah zraka. Vrednosti ZET (Zero Energy Temperature) sodijo med najvišje v kategoriji (2,1 °C pri različici EXC in 1,1 °C pri različici PRM). Prav tako je zagotovljena zelo visoka sezonska učinkovitost v mehanskem načinu delovanja (SEER do 4,94 in SEPR HT do 6,18).

Za obnovo zraka je na voljo nova enota Fresh Large EVO, ki s pomočjo termodinamičnega tokokroga full inverter vrača toplotno energijo iz odvodnega zraka in jo prenaša na dovodni zrak. Na voljo je v treh velikostih s pretoki zraka od 300 do 2.500 m³/h in je primerna za komercialne, storitvene ter večje stanovanjske objekte.

Sistemi VRF

Med najbolj cenjenimi rešitvami za klimatizacijo v industrijskem in storitvenem sektorju so sistemi VRF – Variable Refrigerant Flow, ki zagotavljajo visoko učinkovitost tako pozimi kot poleti. Od hidroničnih sistemov se razlikujejo po tem, da v distribucijskih ceveh ne kroži voda, temveč hladilno sredstvo. Ta vrsta sistema je sestavljena iz zunanje enote, ki predstavlja osrednji del sistema, bakrenih cevi, po katerih kroži hladilno sredstvo, ter več notranjih enot z vgrajenimi elektronskimi ekspanzijskimi ventili, kar omogoča večji obseg sistema v primerjavi s klasičnim stanovanjskim sistemom split.

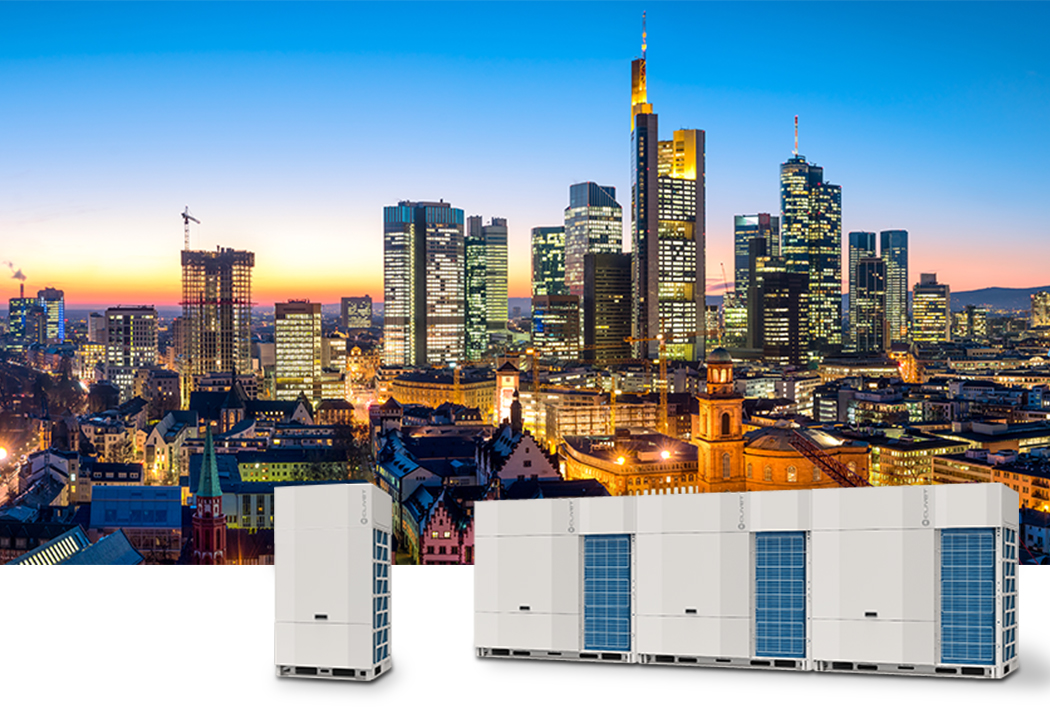

sistemi VRF: v distribucijskih ceveh ne kroži voda, temveč hladilno sredstvo

Serija zunanjih enot toplotnih črpalk VRF CVT8 družbe Clivet je idealna za velike površine, saj ponuja najvišjo zmogljivost na svetu za posamezni modul – do 90 kW – z možnostjo kombiniranja do treh enot. Enote CVT8 so enostavne za vgradnjo in vzdrževanje ter stabilno delujejo pri zunanjih temperaturah od –15 °C do 55 °C v načinu hlajenja in od –30 °C do 30 °C v načinu ogrevanja. Na voljo imajo 15 tihih načinov delovanja, s čimer zadostijo različnim zahtevam glede akustičnega udobja. Poleg tega ponujajo tri edinstvene funkcionalnosti: zaščito elektronskih komponent s sistemom Safebox, napredno krmilno tehnologijo Multisensor ter inovativno komunikacijsko vodilo BUS EasyCom, ki bistveno poenostavi vgradnjo. Serija VRF MSAN8 poudarja kompaktnost z vodoravnim izpihom zraka, pri tem pa ohranja modularno zasnovo. Z močjo do 246 kW omogoča postavitev zunanjih enot na nivoju tal, kar povečuje zmogljivost, poenostavlja vzdrževanje in zmanjšuje količino hladilnega sredstva v sistemu. Uporaba hladilnega sredstva R-32 z nizkim GWP uvršča linijo zunanjih enot VRF MSAN8-Y med okolju prijaznejše in varnejše rešitve na trgu, pri tem pa ohranja širok obratovalni razpon, zanesljivost, visoko raven udobja in enostavno vgradnjo.

Okolju prijaznejši sistemi s propanom

Pregled rešitev za klimatizacijo velikih površin zaključujemo z linijo Thunder, novo serijo reverzibilnih zračno hlajenih toplotnih črpalk za zunanjo vgradnjo, ki kot hladilno sredstvo uporablja propan. Na voljo so z močmi od 35 do 73 kW in so primerne tako za novogradnje kot za zamenjavo obstoječih sistemov. Toplotne črpalke Thunder so opremljene z inverterskimi scroll kompresorji, posebej zasnovanimi za uporabo hladilnega sredstva R290, ki ima izjemno nizek GWP (3).Rezultat je bistveno manjši vpliv na okolje v primerjavi s tradicionalnimi rešitvami, kar linijo Thunder uvršča med sisteme, skladne z usmeritvami Evropske unije glede postopnega opuščanja hidrofluoroogljikovodikov.
